是否有现货：	否	认证：	是
材质：	不锈钢	适用介质：	真空
压力环境：	真空	流动方向：	双向
驱动方式：	手动	零部件及配件：	配件
连接方式：	法兰式蝶阀	工作温度：	常温
工作压力：	真空	密封形式：	自动密封
密封面材质：	金属硬密封	结构形式：	中心密封
型号：	HT-BVS	规格：	HT-BVS
商标：	HT	包装：	装箱
产量：	5693

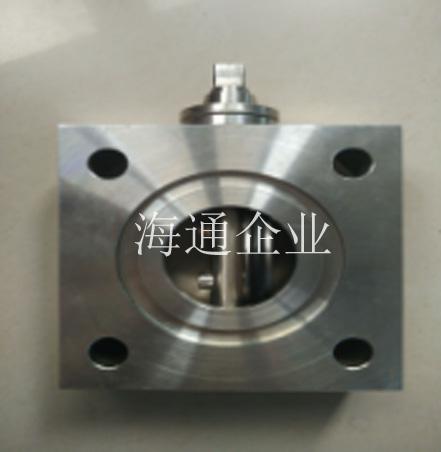

? ? ? ? ?HT-BVS不锈钢真空蝶阀

产品概述
? ?不锈钢真空蝶阀是油浸式变压器注、放油专用阀门。通常安装在油浸式变压器与冷却器、散热器及储油柜连管的法兰连接部位，用于变压器真空注油及运行和检修时，开启或关闭变压器油路。
结构图
适用工作温度：-30℃-+105℃
流通介质：变压器油
公称通径： ?50、?80、?100、?125、?150、 ?200
密封压力：0.5MPa的气压，持续3分钟无渗漏。
真空强度：承受真空度133Pa的真空试验，持续时间10min内漏气率小于1.33Pa.L/S
不锈钢真空蝶阀外形尺寸表：

公称尺寸DN	D1	D2	D3	D4	D5	A	L1	L2	示图
50s	125		14	68	82	125	40	160	图1
80s	150		22	98	118	150		185
80c	150	190	22	98	118			230	图2
	160	200						235
100c	180	220	18	120	140			250	图3
125c	210	245		147	172		45	280
150c	240	280	22	171	185			310
200c	295	340		225	250			370

注：以上蝶阀结构尺寸为我公司标准蝶阀尺寸，用户若有特殊要求，以确认图纸为准。
